紙捲安裝
請使用符合印表機規格的紙捲。 紙捲規格
注意
印表機內部的印字頭 ,在列印過程中或列印完畢後會變熱。打開或關閉印表機上蓋時,請勿觸摸印字頭。
![](../../illust/3_printerHead@2x.png)

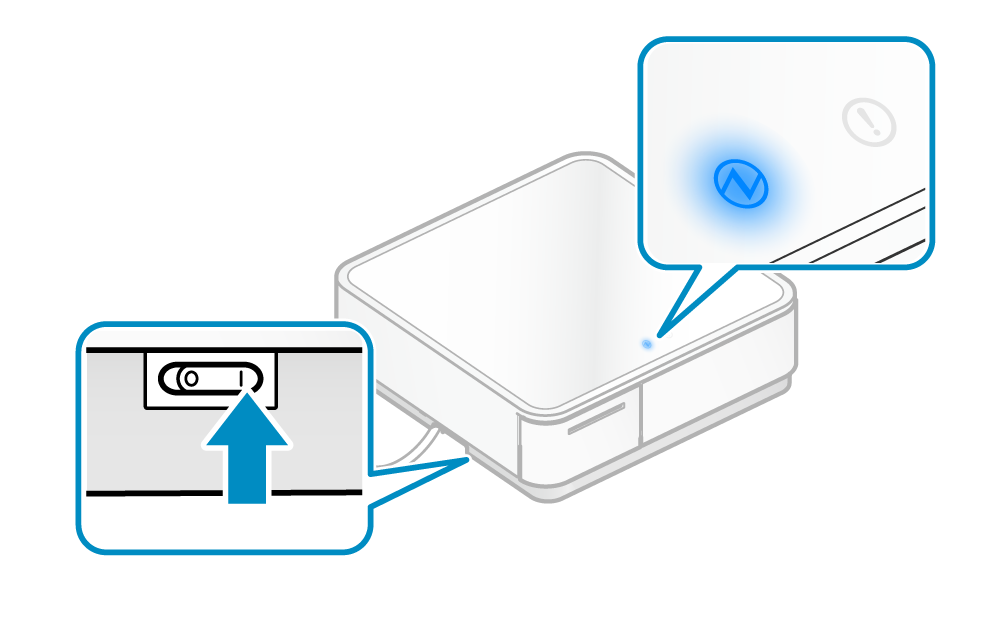

1. 打開電源
- 電源開啟的狀況下置入紙捲,印表機會自動送紙並裁紙。
![電源開關在左側 電源開關在左側](../../illust/4_powerOn@2x.png)
2. 拉出印表機
- 按壓印表機前緣解鎖
,拉出印表機
。
![](../../illust/4_Inst_Paper_1@2x.png)
注意
請將印表機完全拉出,否則可能造成mPOP 受損。

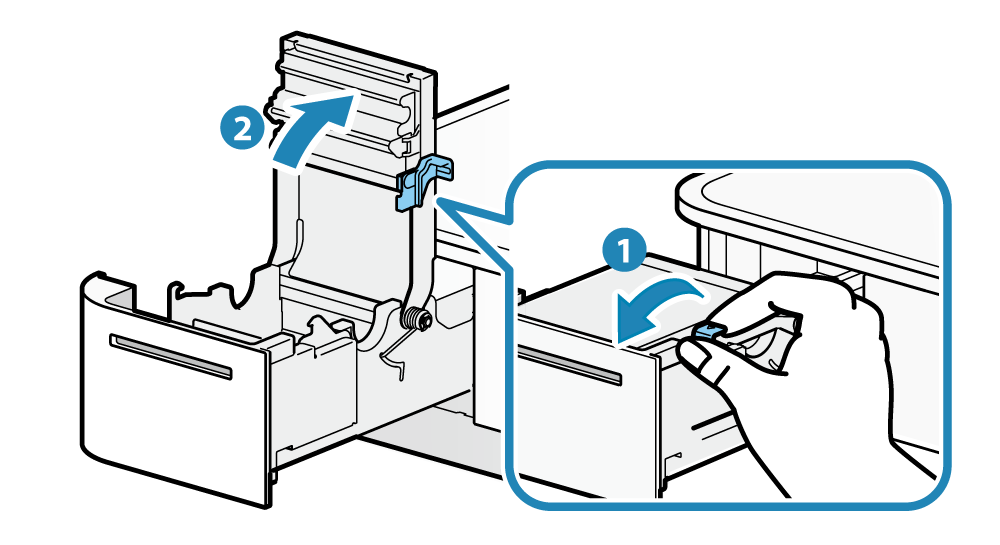

3. 打開印表機上蓋
- 印表機上蓋拉桿往前拉
,打開印表機上蓋
。
![](../../illust/4_Inst_Paper_2@2x.png)

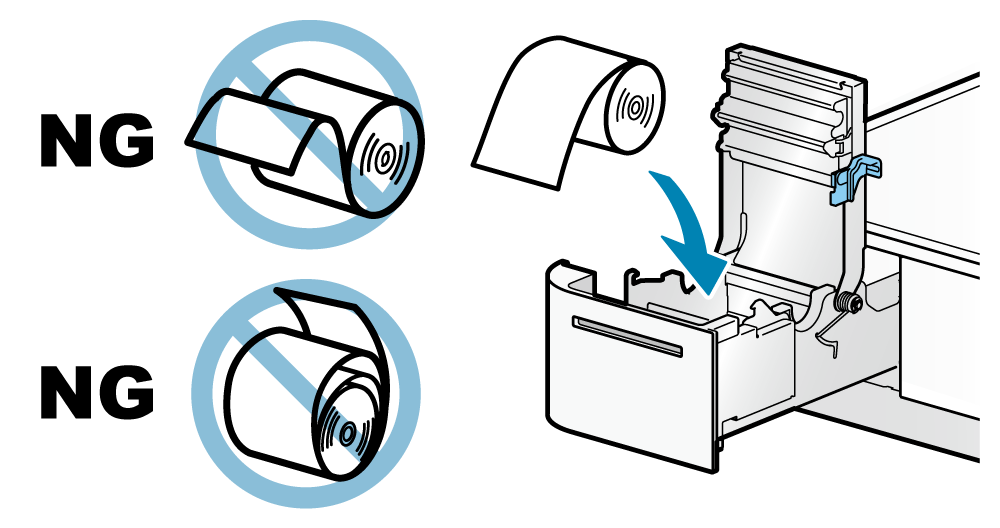

4. 安裝紙捲
- 依照下圖正確安裝紙捲。
![安裝紙捲時,將紙張從背面拉出 安裝紙捲時,將紙張從背面拉出](../../illust/4_Inst_Paper_3@2x.png)

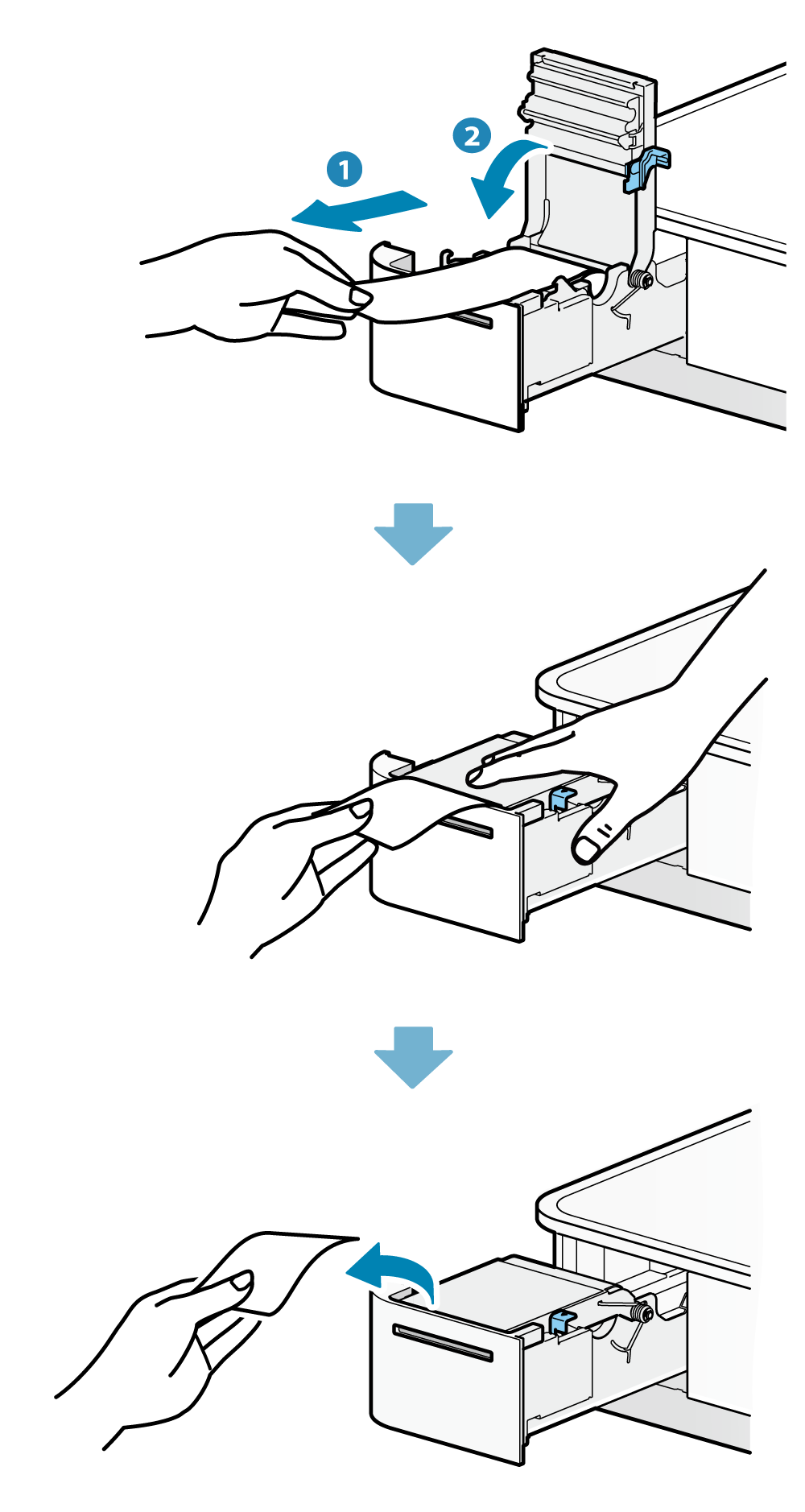

5. 關上印表機上蓋
- 將紙捲尾端平直拉出
,使紙張放置於機構和上蓋之間,蓋上印表機上蓋
。
印表機自動裁切紙張時,表示紙張安裝完成。
![](../../illust/4_Inst_Paper_4@2x.png)
注意

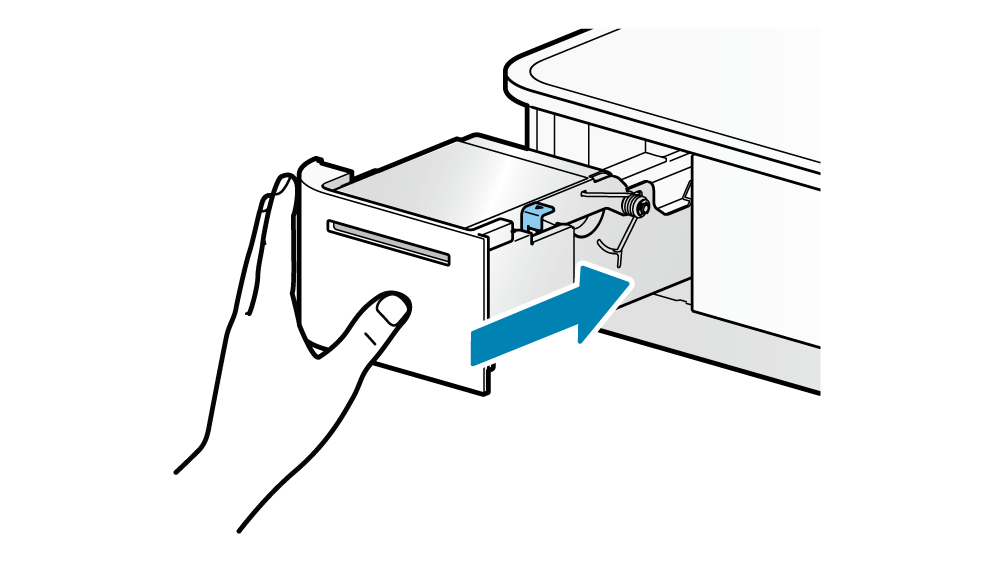

6. 將印表機歸定位
- 將印表機往後推,直到聽見喀聲,表示已歸定位鎖住。
- 確認LED 訊息顯示待機狀態。
![](../../illust/4_Inst_Paper_5@2x.png)
紙捲規格
請使用符合以下規格的紙捲。
![](../../illust/PaperWidth2_universal.png)
紙張寬度 (W1) | 57.5±0.5 (mm) |
---|---|
紙捲最大直徑 (D) | φ50 (mm) |
紙捲彎曲誤差 (W2) | 58.0+0.5,-1 (mm) |
紙張厚度 | 53~75 (μm) |
軸心 | 軸心內徑: φ12±1 軸心外徑: φ18±1 (mm) |
列印面 | 紙捲朝外之面 |
紙捲末端處理 | 勿黏貼紙張於軸心 |
建議使用之熱感紙捲,請參閱 建議選用紙捲明細 。
