鈔票/硬幣收納
mPOP 最多可存放4 種鈔票,和6~8 種(依機型而異)的硬幣。
在硬幣收納盒中,依據您的使用需要,利用前後2 塊的隔板,區隔出你喜好的存放空間。
在鈔票收納槽中,每個分格槽中最多約可存放30* 張鈔票。
(*當在使用新鈔的情況下)
調整硬幣收納盒配置
調整鈔票收納槽配置
硬幣收納盒下方的通用空間 ,可用來存放不符合收納槽尺寸的鈔票。
![鈔票/硬幣收納說明圖。硬幣收納盒下有一通用空間。 鈔票/硬幣收納說明圖。硬幣收納盒下有一通用空間。](../../illust/4_cashDrawerLeadIllust@2x.png)
注意
使用本產品處理現金時,請自行負擔完全的管理責任。
我們不承擔任何使用本產品時,對於金錢造成任何損失的責任。
收納 鈔票/硬幣
注意
取出錢箱

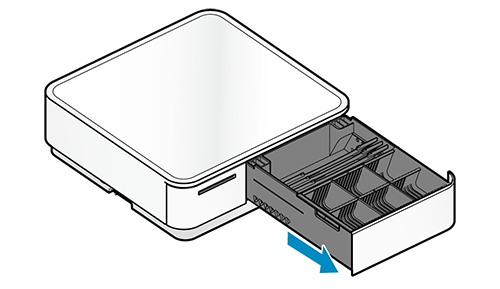

1. 打開錢箱
- 使用您的應用程式開啟錢箱。
如不使用應用程式開啟錢箱時,請參閱 當錢箱無法開啟時 。 - 將錢箱拉開到最前方的位置。
![](../../illust/4_DrawerTrayOpen@2x.png)

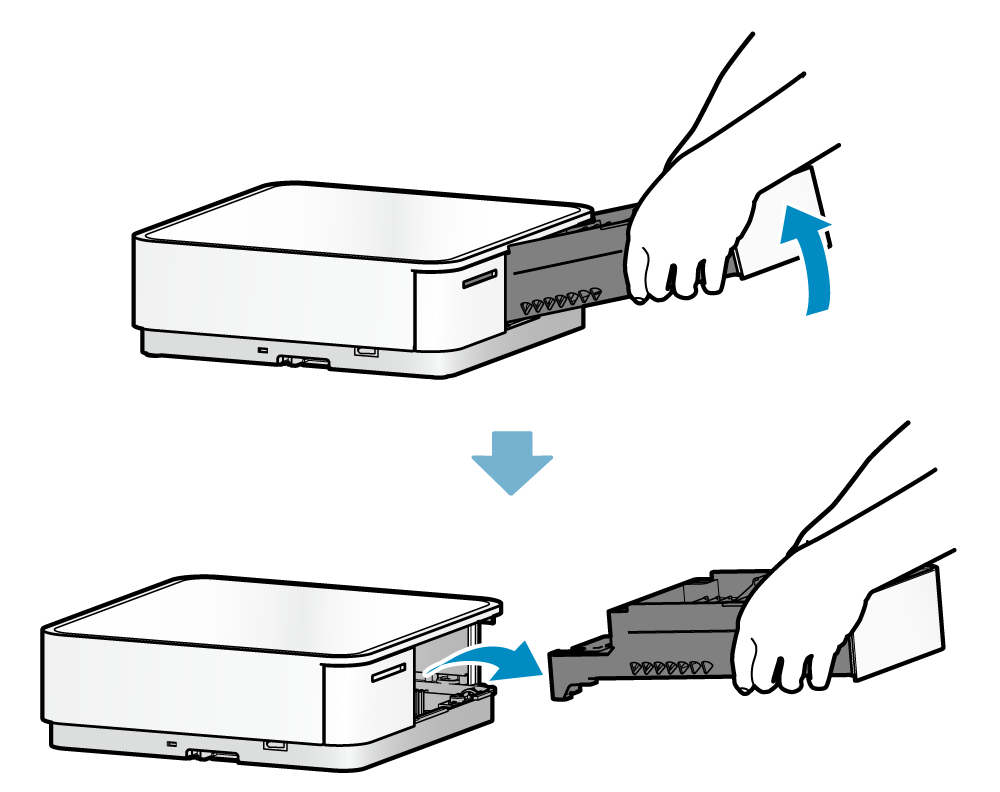

2. 取出錢箱
- 將錢箱前端往上抬,接著抬起後方並取出錢箱。
- 裝回錢箱時,以相反順序將錢箱放回原本位置。
![](../../illust/4_DrawerTrayRemove@2x.png)
調整硬幣收納盒配置
1. 打開錢箱
- 使用您的應用程式開啟錢箱。
如不使用應用程式開啟錢箱時,請參閱 當錢箱無法開啟時 。

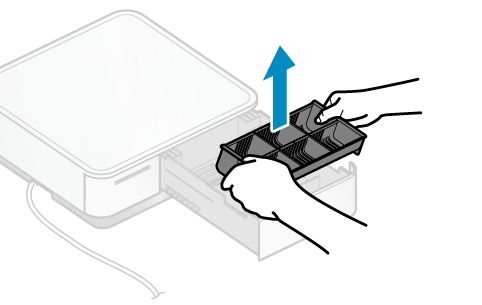

2. 取出硬幣收納盒
- 取出硬幣收納盒時,請握住收納盒兩側。
如果是握住隔板來拆卸收納盒,隔板可能會脫落,導致硬幣收納盒掉落。
![](../../illust/3_OpenDrawer_1.png)

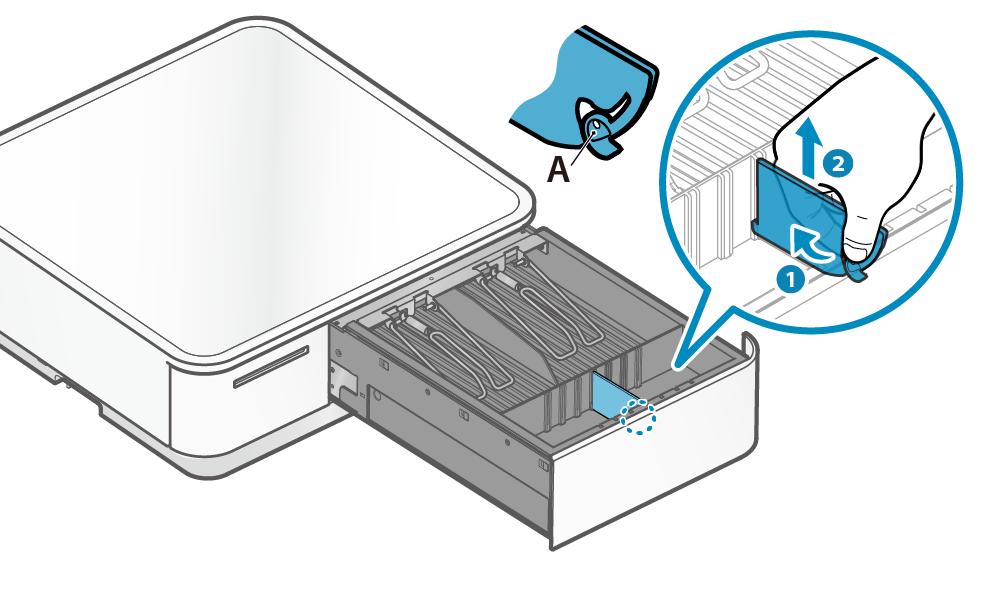

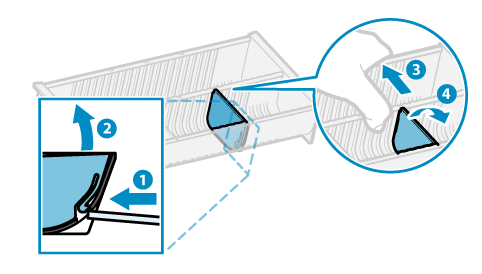

3. 拆下隔板
- 用錐形的東西推壓隔板前面的掛鉤
,將隔板往上頂起
。 然後往後扳開硬幣收納盒
,取出隔板
。
- 先拆下前方的隔板後,再拆後方的隔板。
![](../../illust/3_CoinTray_2.png)

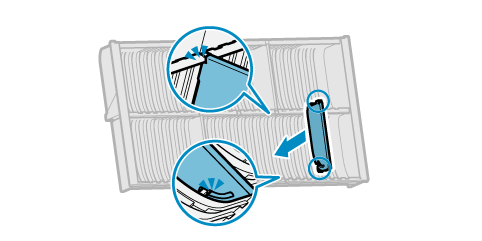

4. 安裝隔板
- 沿著硬幣收納盒的凹槽將隔板裝入。
- 將隔板的前後掛鉤嵌入硬幣收納盒的孔洞中。
![](../../illust/3_CoinTray_3.png)

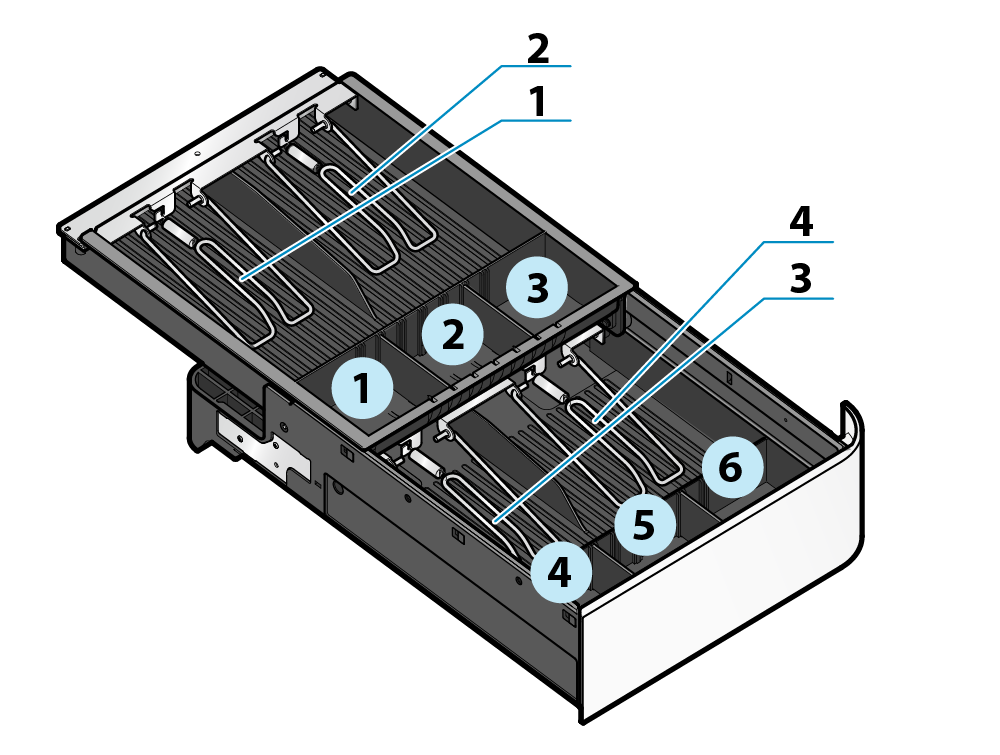

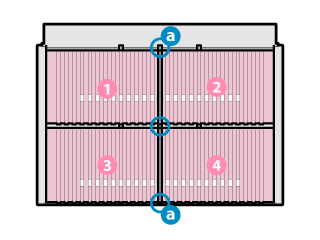

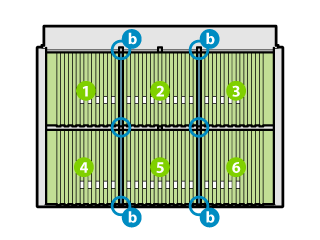

- 隔板如安裝在中央點
,可分割成4 個放空間,如安裝於左邊和右邊兩處
則可分割出6個擺放空間。
![](../../illust/3_CoinTrayGuideLayout_1.png)
![](../../illust/3_CoinTrayGuideLayout_2.png)
5. 放入硬幣收納盒
- 執行 2. 取出硬幣收納盒 的步驟說明,以相反順序將硬幣收納盒裝回原來位置。
調整鈔票收納槽配置 <2017 年3 月以後出廠產品新增功能>

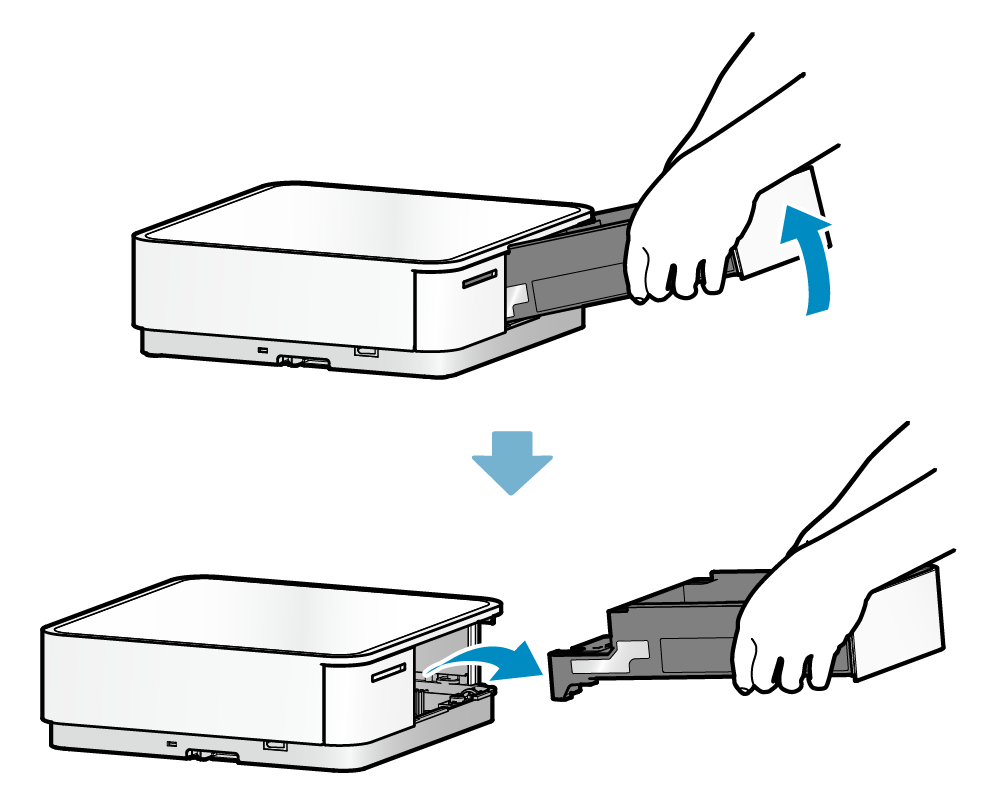

1. 取出錢箱
- 請參閱 取出錢箱 章節的說明,將錢箱取出。

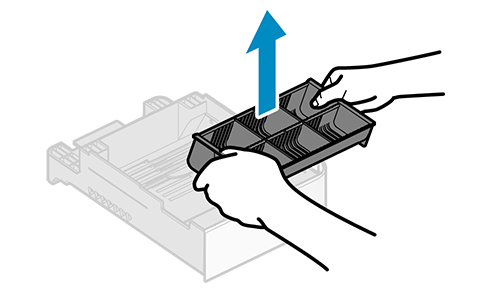

2. 取出硬幣收納盒
- 取出硬幣收納盒時,請握住收納盒兩側。
如果是握住隔板來拆卸收納盒,隔板可能會脫落,導致硬幣收納盒掉落。
![](../../illust/4_coinTray_fromDrawerTray.png)
3. 移除隔板 A
- 按壓隔板A的中心鬆開(稍彎曲)其底部,然後從錢箱的三角孔中取出左側或右側柱條。
- 當其中一個柱條取出後,往前拉即可從錢箱中取出隔板A。
![](../../illust/4_DisassemblyBillGuideA_2@2x.png)
![](../../illust/4_DisassemblyBillGuideA@2x.png)
4. 移除隔板 B
- 依您選擇的配置方式,移除隔板B。
- 移除隔板B的方法與 3. 移除隔板 A 的步驟說明相同。

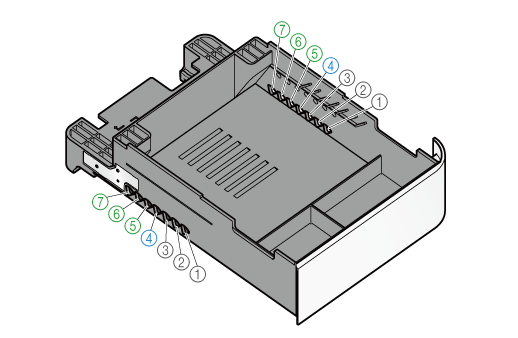

5. 安裝隔板 B

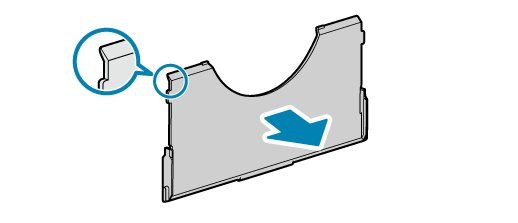

- 請注意隔板B有正面/背面的差異,將其中一側的條柱插入錢箱收納槽的三角形 (
到
) 孔洞之中。
- 按壓隔板B的中心,鬆開(稍彎曲)其底部,將另一側的條柱插入相對位置的三角形孔中。
![](../../illust/4_AssemblyBillGuide_Num.png)
注意
![](../../illust/4_BillTray_B.png)
![](../../illust/Num/m1.png)
![](../../illust/Num/m3.png)

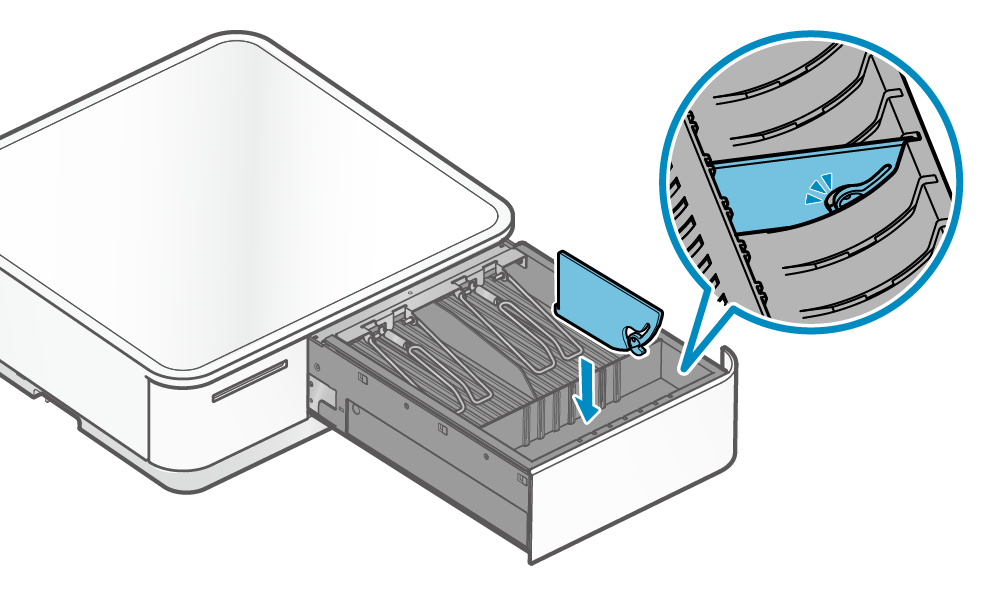

6. 安裝隔板 A
- 請注意隔板A有正面/背面的差異,將其中一側的條柱插入錢箱收納槽的三角形
孔中。
- 按壓隔板A的中心,鬆開 (稍彎曲 )其底部,將另一側的條柱插入相對位置的三角形
孔中。
![](../../illust/4_AssemblyBillGuide_Num.png)
7. 裝回硬幣收納盒和錢箱
- 執行 2. 取出硬幣收納盒 和 1. 取出錢箱 的步驟說明,以相反順序將硬幣收納盒與錢箱裝回原來位置。
如何檢查是否支援調整收納槽配置
您可以通過檢查以下配置圖1 和2 的說明,來查看產品是否可用於調整鈔票收納槽的配置。 為了達到能調整收納槽的配置,隔板B和鈔票收納槽兩者都必須是有支援調整收納槽配置。
1. 隔板B的左側與右側有條柱
![隔板B的左側與右側有條柱 隔板B的左側與右側有條柱](../../illust/4_CheckBillTray_B_ok.png)
![隔板B的左側與右側沒有條柱 隔板B的左側與右側沒有條柱](../../illust/4_CheckBillTray_B_ng.png)
2. 鈔票收納槽左/右側條柱溝槽數量
![有7個條柱溝槽固定隔板 有7個條柱溝槽固定隔板](../../illust/4_BillTray_Check_ok.png)
![有2個條柱溝槽固定隔板 有2個條柱溝槽固定隔板](../../illust/4_BillTray_Check_ng.png)
